颜色选项卡（创物3D 选项对话框，工程图）

控制活动文档的颜色设置。这些选项卡在 创物3D“工程图”环境中是可用的。

图纸显示

定义 2D 模型图纸和工程图文档所有其他类型图纸的定制颜色方案。

2D 模型

应用颜色方案选择到 2D 模型图纸。

图纸页

应用颜色方案到工作图纸、背景图纸、表页数和所有图纸区域（2D 模型图纸除外）。

颜色方案

控制活动文档的整体颜色方案。

在将颜色方案更改结果应用到图纸前，“预览”窗格会显示此更改。

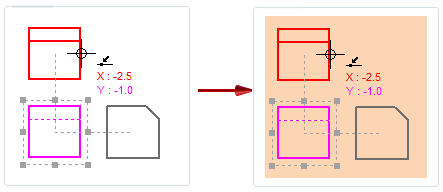

示例:

AutoCAD 模型

可将图纸颜色设为黑色，它还可设置默认高亮显示、选定的元素、禁用的元素和手柄颜色。进行绘制时，线条在黑色背景上显示为白色。

创物3D 默认设置

可将图纸颜色设为白色，还可将高亮显示、选定的元素、禁用的元素和手柄设为其默认颜色。

定制

当更改预定义的颜色方案时自动显示。

图纸页

设置激活的图纸页的默认颜色。

高亮显示

设置高亮颜色。

选定元素

设置选定元素的颜色。

禁用的元素

设置对齐指示符和空标注符号等元素的颜色。

手柄

设置不同类型选择和编辑手柄的颜色。

在 2D 选择围栏上使用着色

指定在拖动定向围栏到要选择的 2D 元素周围的同时显示着色区域。

当“选择工具”设为“定向围栏”时，此选项可应用于工程图和顺序建模草图。

不透明度

指定拖出定向围栏时着色区域的颜色透明度。不透明度越低，越容易看到围栏内的元素。

内部

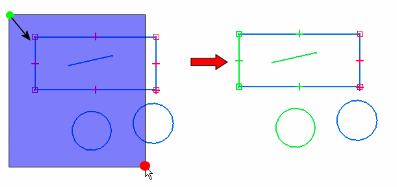

指定从左向右拖出定向围栏时着色区域的颜色。

内部/外部及重叠

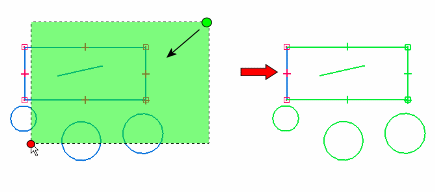

指定从右向左拖出定向围栏时着色区域的颜色。

图纸页标签颜色

图纸页标签颜色独立于颜色方案颜色。

图纸页标签 1

指定“2D 模型”标签、背景图纸页标签以及备选工作图纸页标签组的图纸页标签颜色。

图纸页标签整理到图纸页标签托盘的备选颜色组中。可以使用此颜色区别帮助定位特定图纸或一组图纸。

图纸页标签 2

指定主工作图纸页标签以及备选工作图纸页标签组的图纸页标签颜色。

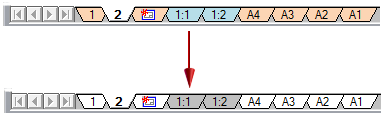

示例:

有关更多信息，请参见更改图纸页和图纸页标签的颜色。

---
