解决方案管理器中的模型显示

在解决方案管理器模式中，参与解决方案的模型面可更改颜色。

以下示例显示了在成功解决方案中面的着色。

选择面后即可开始同步编辑。

随着光标的移动，参与面动态地延伸。

解决方案管理器启动后，在解决方案中涉及的模型面将更改颜色。其他模型面显示为透明。

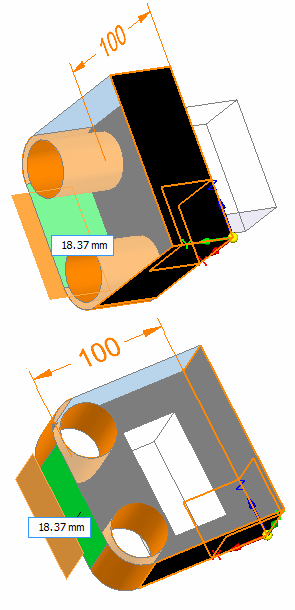

以下示例显示了在失败的解决方案中面的着色。

在同步编辑过程中，

随着光标在动态延伸中移动，请注意出现了一个错误 。解决方案处于失败状态。

解决方案管理器启动后，在解决方案中涉及的模型面将更改颜色。其他模型面为透明。

面类型	颜色	示例	注释
其余模型 - ROM	透明
选择集	绿色（选择颜色）
选择集的失败放置 - 如果选择集成功解算，这些面应是选择集所在的位置。	橙色（高亮颜色）
正在求解（没有错误路径）没有放松的关系	“正在求解”蓝色（天蓝）		成功移动
正在求解，但具有某些已切断的关系。	½“正在求解”蓝色（天蓝）
失败的路径案例	橙色（“过度约束”颜色）
刚性过程特征（肋板、网格、阵列等）	紫色（“从动”颜色）
已固定的面	黑色		覆盖任何其他颜色。
分离的面	红色（手柄颜色）		覆盖除黑色以外的任何颜色。

---
