偏置孔、开口和紧固件周围的边

在对包含开口、孔或紧固件（如螺栓连接）的模型划分网格之前，可以在零件和钣金模型中使用曲面处理选项卡→曲面处理组→“分割”列表→偏置边命令 来生成更好的网格划分结果。

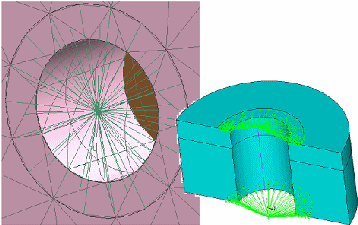

对于通过除料创建的开口，偏置边命令可围绕边或在区域上方通过划分面或曲面生成更好的网格。如下表所示，在通过围绕除料偏置边来分割面时，除料周围的默认网格会得到改进。

偏置边？	面或曲面中的开口	默认网格（四面体）	默认网格（曲面）
否
是

对于螺栓连接，偏置边命令会生成偏置面，表示每个螺栓、螺母和垫圈与孔接触的位置。这样会为十字轴网格生成更多连接节点，从而更好地表示螺栓。

无偏置边压印的螺栓	有偏置边压印的螺栓

---
