教程：使用仿真结果环境

打开文件 FE_results.par。

仿真模型在 \Program Files\YuanSuan\YuanSuan CAD 2021\Training\Simulation 文件夹中提供。

选择仿真选项卡→求解组→求解命令。

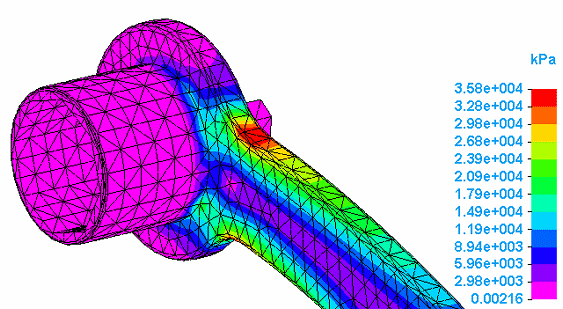

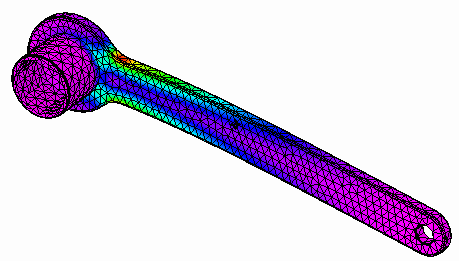

显示结果。

在仿真导航窗格中，关闭载荷和约束的显示。

使用探测命令。

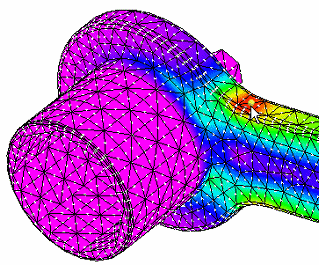

1. 使用缩放区域命令对工具的承窝末端进行缩放。



2. 选择主页选项卡→探测器组→探测命令。



   此时将显示一个空探测表。

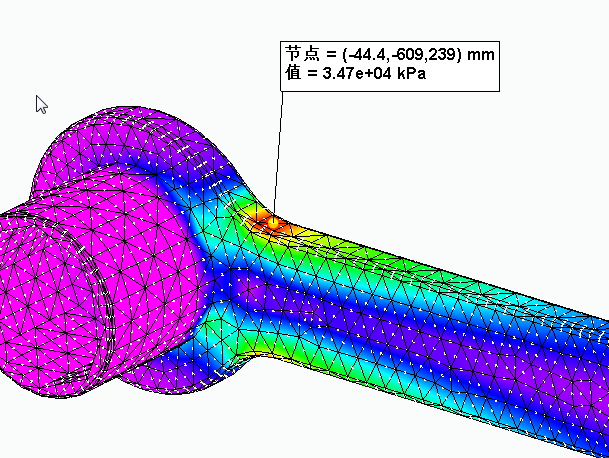

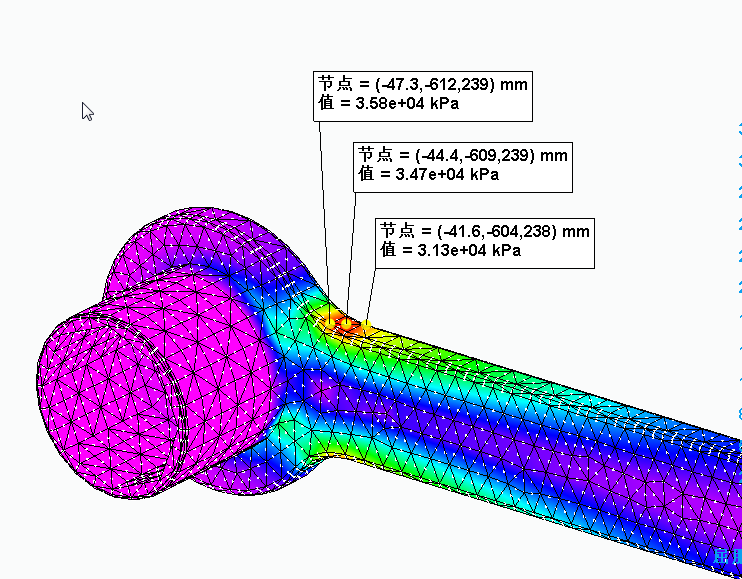

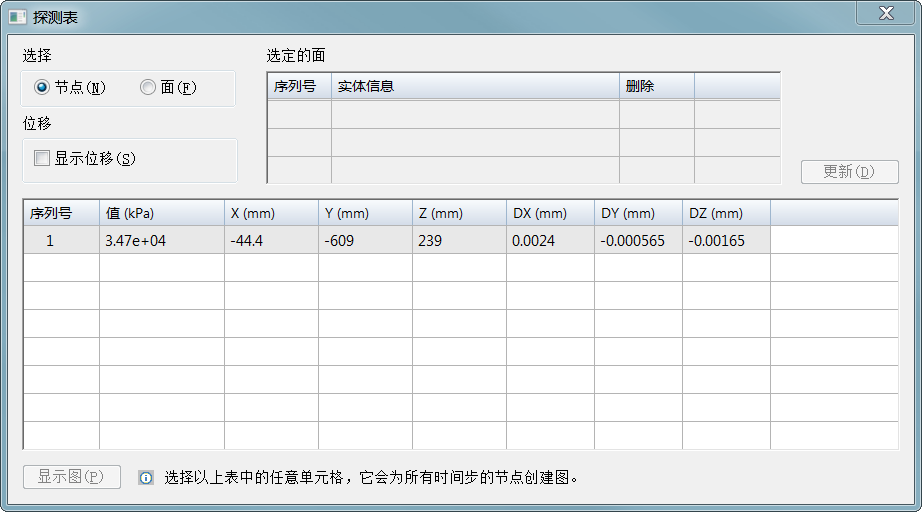

3. 默认选择模式为节点。将光标移到类似显示的节点，然后单击以选中它。



4. 移动光标以定位标签，然后单击以放置标签。



   探测表将更新此特定单元的应力和位移值。



5. 继续选择其他节点并观察结果。

   注释:

   可以使用颜色条选项卡→格式组中的数字格式列表和小数列表更改默认数值格式和小数位数。



6. 要查看与颜色条中最高值匹配的面的所有应力值：

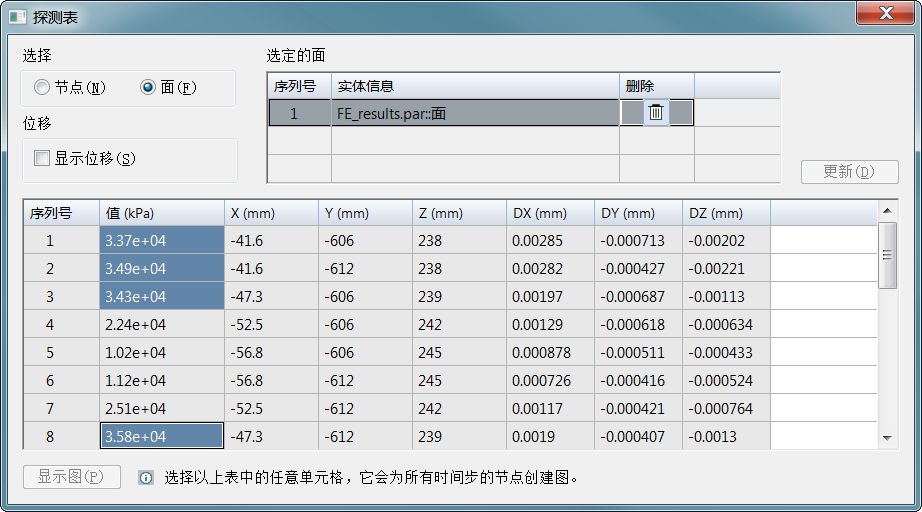

   1. 将探测表选择模式更改为面。

   2. 在模型上，使用“快速选取”选择顶部红色面，圆柱（倒圆 1）。



   3. 在表中，单击更新。

7. 在值列，使用以下方法选择显示的值：

   • 按住 Shift 并单击选择一连串单元格。

   • 按住 Ctrl 并单击选择逐个增添单元格。



   与选定值匹配的节点数据标签会显示在仿真结果中。



8. 关闭探测表。

在显示组中工作。

1. 选择主页选项卡→显示组→显示选项命令。



2. 默认情况下，对 Von Mises 应力图中的结果显示选择了云图和变形。

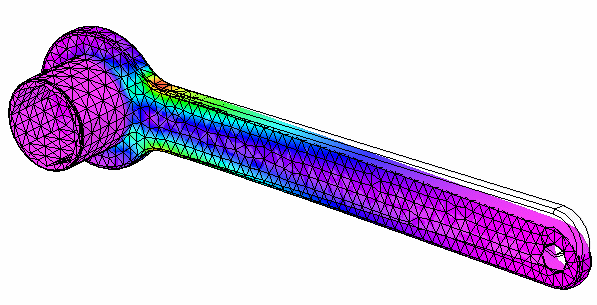

3. 在显示选项菜单中，选择未变形模型。



   观察结果显示中的变化。



4. 清除未变形模型复选框，以关闭未变形的显示。关闭显示选项菜单。

在云图样式组中工作。

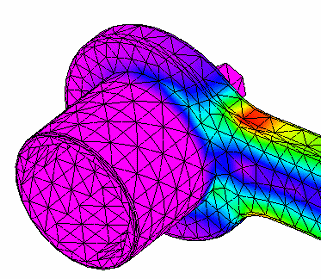

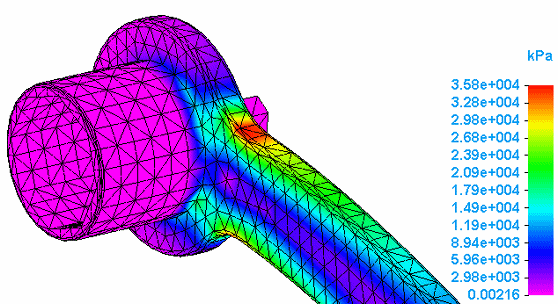

1. 对工具的头部周围使用缩放区域。注意，平滑云图 样式为默认样式。



2. 选择条纹云图 。



3. 选择单元云图 。

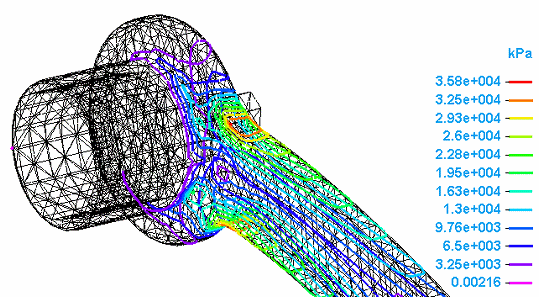

4. 选择等值云图 。

   等值线为默认显示。结果不适用于仅显示网格颜色的区域。



   注释:

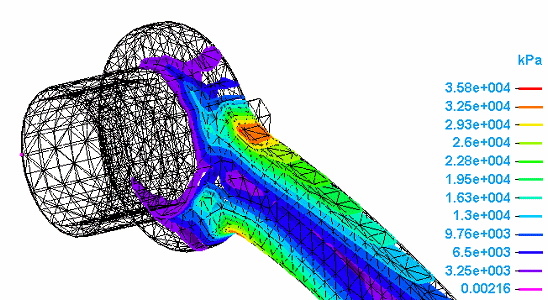

   可以显示等值面，而非等值线。要了解如何执行此操作，请参阅显示等值面。



提示:

可以使用动态等值云图命令，按顺序动态检查等值线或等值面。这对可视化每个等值云图的颜色级别及其对应的结果值十分有用。要了解如何操作，请参阅使用动态等值云图。

在变形组中工作。

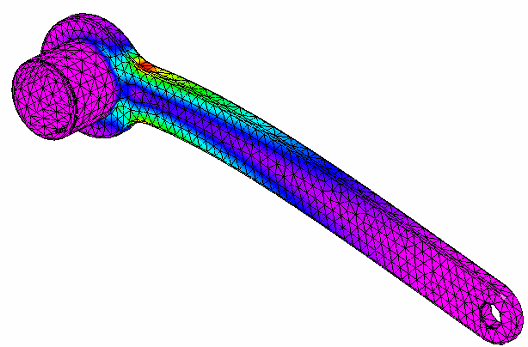

1. 确保变形选项和平滑云图样式已启用。

2. 观察默认百分比值为 10 时的结果。



3. 将百分比更改为 20，然后观察结果。



4. 选择正则化。在正则化框中键入不同的值，观察其结果。尝试使用值 10、100 和 1000。

   要了解这些选项，请参见主显示、变形显示和未变形显示。





5. 将变形重置为值为 10 的百分比。

选择主页选项卡→动画组→动画命令观察零件如何根据载荷变形。

零件在其整个变形范围内自动开始移动，并且将继续此过程，直到您在动画命令条上执行了操作。

使用播放组中的选项可以播放、停止、后退至开头或结尾，以及查看动画的帧数。

停止动画。

在每秒帧数框中键入 1，然后选择播放。

停止动画；在每秒帧数框中键入 20。

注意零件移动的区别。

使用属性组中的选项可控制动画将运行的速度和时间长度。要了解这些选项之间的差异，请参阅动画命令条。

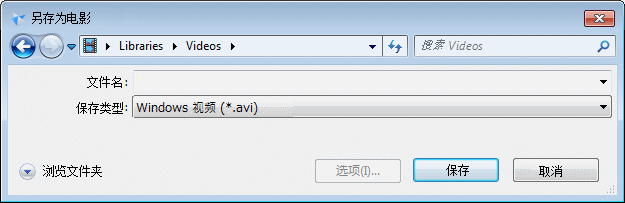

选择另存为电影 将动画存储为 .avi 文件。

键入电影的名称，然后单击保存。

在主显示组中工作。

1. 在功能区上，单击显示选项卡。使用显示选项命令关闭模型变形。注意主显示组中的选项。

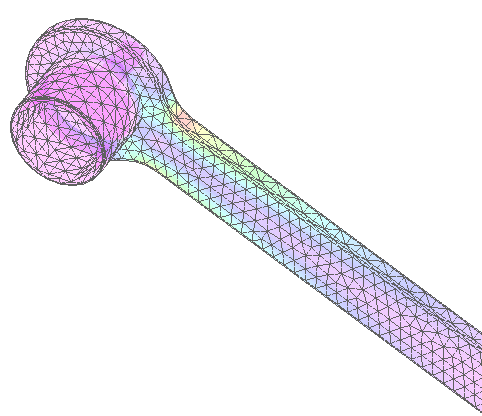

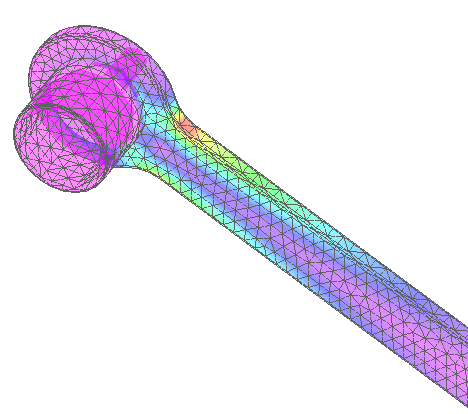

2. 将面半透明更改为 50。



   注意零件面外观的更改。



3. 将面半透明更改为 80。



4. 将面半透明更改为 5。

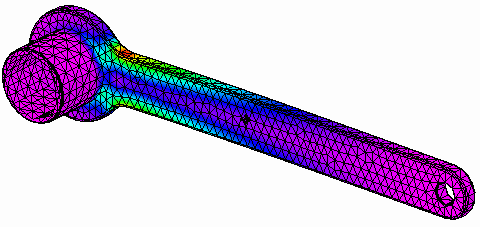

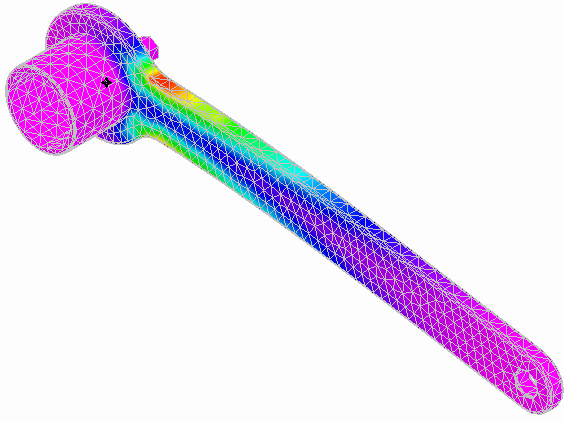

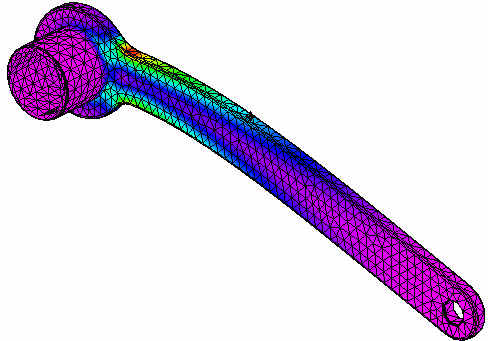

5. 将边颜色更改为单色。



6. 选择颜色按钮 。

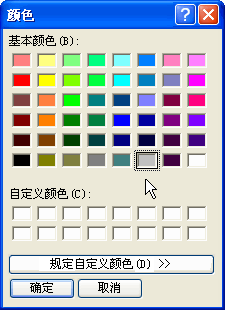

7. 在颜色对话框中，选择另一种不同的颜色，然后单击确定。



   注意模型边颜色中的变化。



   注释:

   可以以相同方式更改面的面颜色。

在未变形显示组中工作。

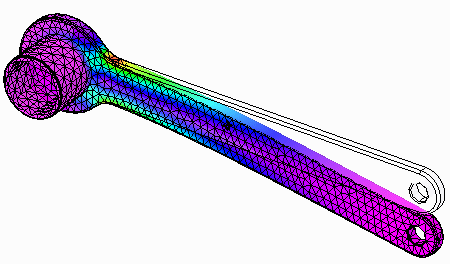

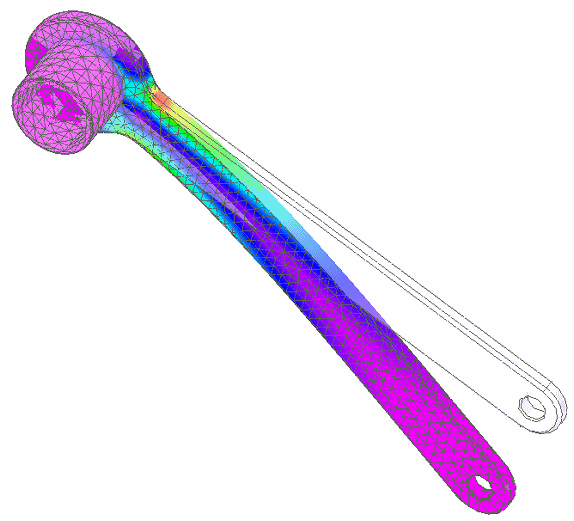

1. 在显示组→显示选项菜单中，选择变形和未变形模型。





2. 如同在主显示中执行的操作，将面半透明更改为 50。





注释:

可以以更改变形（主）模型状态的相同方式更改未变形模型的显示特性。

在显示组中工作。

1. 在功能区上，单击颜色条选项卡以访问颜色条显示组。



2. 使用页眉复选框关闭和打开结果页眉。

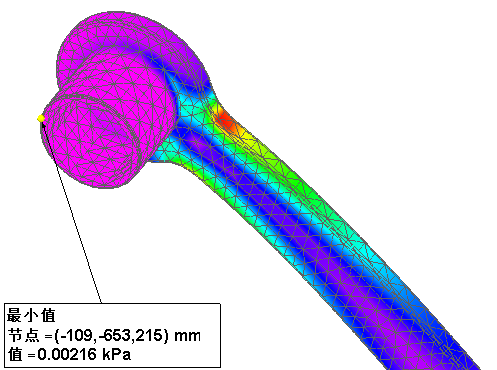

3. 显示最小标记。

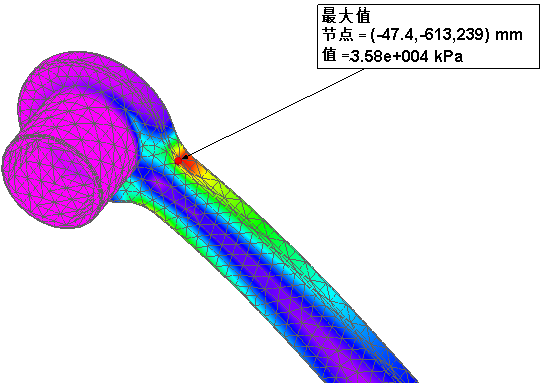

4. 显示最大标记。





在比例组中工作。

默认情况下，颜色条标度由结果范围自动确定。它显示在所有结果比例按钮右侧的最小值和最大值框中。

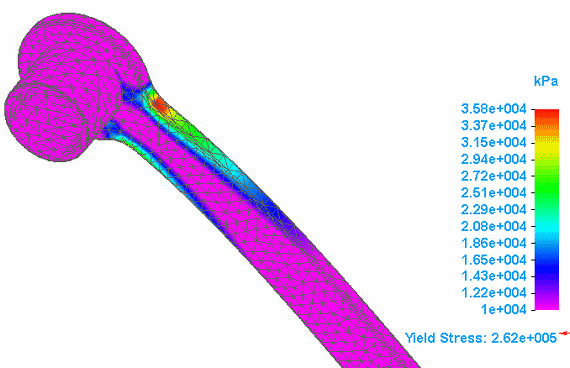

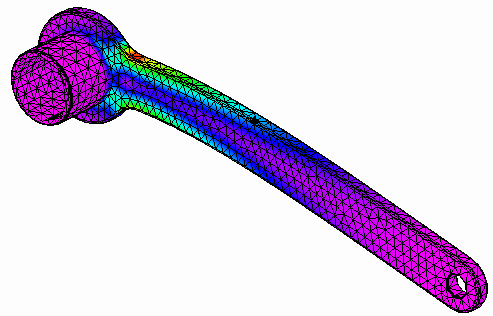

选择用户定义比例，在最小值框中键入 10000，然后按 Tab 键。

注意模型中云图颜色显示的变化。

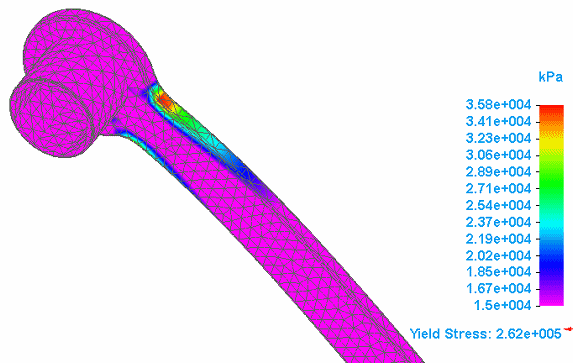

在仍选中用户定义比例的情况下，在最小值字段中键入 15000，然后按 Tab 键。

关闭此文件。
