载荷标签和符号
使用载荷手柄和标签
每种载荷在图形窗口中用两种类型的标签来表示。一个是手柄，可用于修改载荷。另一个是可选的载荷值标签，可以打开或关闭此标签。
-

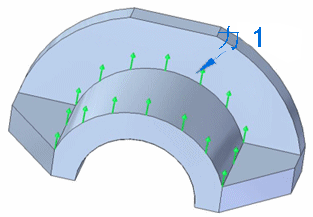

编辑定义手柄看起来像注释：它显示载荷名称，并通过一条指引线附加至实体。可以单击编辑定义手柄来编辑载荷本身。
-

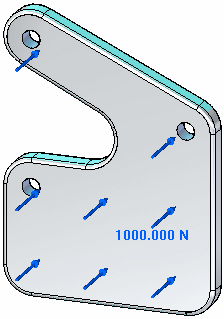

可以使用“载荷”命令条上的“值标签”按钮
显示标识所有载荷类型的载荷值和单位的标签。
负值表示载荷方向已翻转。
修改载荷符号方向
载荷符号显示于在其中定义载荷的几何体上。大多数载荷符号由方向箭头组成。箭头尖端指向施加载荷的方向。
-

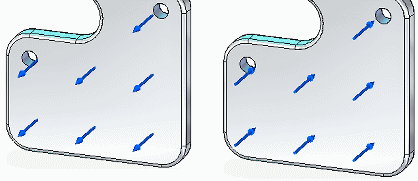

您可以更改力符号的方向（以及施加力的方向），方法是使用“载荷”命令条上的“翻转方向”按钮
或通过按键盘上的 F 键。
载荷类型符号
每种载荷类型在图形窗口中均用一个特殊符号标识。大多数情况下是一个箭头，根据载荷类型的不同表现出不同的厚度和长度。
|
载荷类型 |
载荷符号 |
|
力 |
|
|
压力 |
|
|
扭矩 |
|
|
重力 |
|
|
位移 |
注释:
位移载荷由两部分符号表示。球符号位于在其中定义载荷的面上。箭头显示位移方向。 |
|
本体温度（本体载荷） 温度（热载荷） |
|
|
离心力 |
注释:
离心载荷由模型上的双向旋转符号表示。可以单独将这些符号设置为顺时针方向、逆时针方向，打开或关闭符号。 |
|
承压 |
|
|
力矩（仅限梁网格） |
|
|
热通量 |
|
|
生热 |
|
|
辐射 |
|
|
对流 |
|
载荷符号和标签大小
可以使用“图形符号大小”对话框更改载荷符号的大小和间距。该对话框可使用“载荷”命令条上的“图形符号大小”按钮
打开。
要了解如何操作，请参阅：修改符号大小和间距。
载荷符号和标签颜色
-
载荷符号的默认颜色由仿真页面（创物3D 选项对话框）上的设置控制。
-
“载荷”命令条上的“颜色”按钮
显示当前指派给选定载荷符号的颜色。可以在“颜色”对话框中更改颜色。调色板可更改载荷符号和值标签的颜色。
要了解如何操作，请参阅：修改符号颜色。
