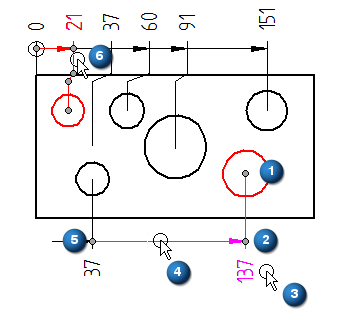

坐标尺寸手柄

(1) 几何体连接手柄

更改尺寸所连接的父级元素。按住 Alt 键并拖动它。

(2) 投影线手柄点（投影线上距离文本最近的点）

调整投影线的长度可以重新定位对齐集中的所有尺寸。

注释:

此操作的结果与拖动尺寸线的结果相同 (4)，但此手柄即使在不显示尺寸线时仍然可用（根据 ANSI 标准）。

(3) 尺寸文本

• 沿着投影线移动选定的尺寸。

• 按 Alt 并拖动可移动与投影线垂直的文本。相邻尺寸也会移动以保持间距。自动添加折线以防发生重叠。

(4) 尺寸线

• 调整投影线的长度可以重新定位对齐集中的所有尺寸。

• 按 Alt 并拖动可调整单个尺寸的位置。

(5) 尺寸线手柄点（与端符相对的点）

更改选定尺寸线的长度。

(6) 折弯投影线

• 拖动折弯点可更改选定投影线的形状。

• 沿着尺寸线移动选定的尺寸。相邻尺寸也会移动以保持间距。自动添加折线以防发生重叠。

  有关更多信息，请参见在坐标尺寸上添加和移除折线。
